你的位置：首頁 > 產品展示 > 磁力泵 > CQB-F型氟塑料磁力泵 > 氟塑料磁力泵
產品展示

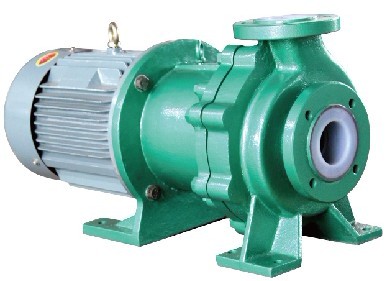

氟塑料磁力泵
產品型號：CQB-F型
更新時間：2024-06-25
瀏覽次數：3164
簡要描述：CQB-F型氟塑料磁力泵-廣泛用于化工、制藥、電鍍、石油、環保、稀土分離、冶煉、汽車制造中的酸洗等領域。
產品介紹
CQB-F型氟塑料磁力泵-簡介
CQB-F氟塑料磁力泵，是本單位開發的新產品，并引進國外技術，采用聚偏二氟乙烯制造，該材料是目前世界上的耐腐蝕材料，用該材料生產的磁力泵使用范圍廣，耐腐蝕性能強，機械強度高，不老化，無毒素分解等優點。可廣泛用于化工、制藥、電鍍、石油、環保、稀土分離、冶煉、汽車制造中的酸洗等領域。
CQB-F氟塑料磁力泵設計獨特，無須機械軸封，不滲漏，液體過流部件選用氟塑料，陶瓷、氟橡膠等材料，泵體外殼用金屬材料固定，故泵體足以承托管道的重量，使用保養及為方便。
CQB-F型氟塑料磁力泵-性能參數：
流量：1.8-100m3/h
揚程：8-32m
電機功率：0.12-18.5KW
轉速：2900r/min
CQB-F型氟塑料磁力泵-型號意義
例如：CQB50-32-160F
CQB-磁力驅動離心泵
50-吸入口直徑
32-排出口直徑
160-葉輪名義直徑
F-氟塑料
CQB-F型氟塑料磁力泵-性能參數
| 型 號 | 進 口 | 出 口 | 流 量 | 揚 程 | 功 率 | 轉速（r/min） | 效率 | 電壓 | 汽蝕余量 |
| （m3/h） | （m） | （kw） | （%） | （v） | |||||
| CQB-15-10-85F | 15 | 10 | 1.8 | 8 | 0.12 | 2900 | 33 | 220/380 | 6 |
| CQB-20-15-105F | 20 | 15 | 3 | 12 | 0.37 | 2900 | 33 | 220/380 | 6 |
| CQB-32-25-125F | 32 | 25 | 3.2 | 20 | 0.75 | 2900 | 35 | 380 | 5 |
| CQB-40-32-115F | 40 | 32 | 6.3 | 15 | 0.75 | 2900 | 45 | 380 | 6 |
| CQB-40-32-145F | 40 | 32 | 6.3 | 25 | 1.5 | 2900 | 42 | 380 | 5 |
| CQB-50-40-125F | 50 | 40 | 12.5 | 20 | 2.2 | 2900 | 47 | 380 | 3.5 |
| CQB-50-40-160F | 50 | 40 | 12.5 | 32 | 3 | 2900 | 46 | 380 | 3.5 |
| CQB-65-50-125F | 65 | 50 | 25 | 20 | 3 | 2900 | 58 | 380 | 4 |
| CQB-65-50-160F | 65 | 50 | 25 | 32 | 4 | 2900 | 56 | 380 | 4 |
| CQB-80-65-125F | 80 | 65 | 50 | 20 | 7.5 | 2900 | 66 | 380 | 4 |
| CQB-80-65-160F | 80 | 65 | 50 | 32 | 11 | 2900 | 64 | 380 | 4 |
| CQB-100-80-125F | 100 | 80 | 100 | 20 | 15 | 2900 | 72 | 380 | 4 |
| CQB-100-80-160F | 100 | 80 | 100 | 32 | 18.5 | 2900 | 70 | 380 | 4 |
氟塑料磁力泵是應用現代磁力學原理，利用永磁體實現無接觸間接傳動的一種化工流程泵。當電機帶動外轉子（即外磁鋼）總成旋轉時，通過磁場的作用磁力線穿過隔離套帶動內轉子（即內磁鋼）總成和葉輪同步旋轉，介質完全封閉在靜止的隔離套內，從而達到無泄漏抽送介質的目的，徹底解決了機械傳動泵的軸封泄漏，是全密封、無泄漏、無污染的新型工業泵。氟塑料磁力泵是化工流程中杜絕跑、冒、滴、漏現象，消除環境污染，創造“無泄漏車間”、“無泄漏工廠”，實現安全、文明生產的理想用泵。
CQB氟塑料磁力泵-工作原理：
氟塑料磁力泵由泵、磁力傳動器、電動機三部分組成。關鍵部件磁力傳動器由外磁轉子、內磁轉子及不導磁的隔離套組成。當電動機帶動外磁轉子旋轉時，磁場能穿透空氣隙和非磁性物質，帶動與葉輪相連的內磁轉子作同步旋轉，實現動力的無接觸傳遞，將動密封轉化為靜密封。由于泵軸、內磁轉子被泵體、隔離套完全封閉，從而徹底解決了“跑、冒、滴、漏”問題，消除了煉油化工行業易燃、易爆、有毒、有害介質通過泵密封泄漏的安全隱患，有力地保證了職工的身心健康和安全生產。
CQB氟塑料磁力泵-產品特點：
氟塑料磁力泵的設計不僅具有普通磁力泵的結構緊湊，外型美觀，體積小，躁聲低，運行可靠等優點，且其過流部件全部采用目前世界上耐腐蝕性能“塑料王”（氟塑料）制造，隔離套采用特殊材料制造，具有高強度的力學性能，消除了普通磁力泵存在的磁渦流現象。因此，氟塑料磁力泵可輸送任意濃（強）度的酸、堿、氧化劑等腐蝕性介質而毫不受損。
CQB氟塑料磁力泵-分類：
目前國內廠家生產的氟塑料磁力泵主要有：CQB型氟塑料磁力泵、ZMD氟塑料自吸式磁力泵、IMD型氟塑料磁力驅動泵等。
