歡迎來到上海迦泉泵業有限公司！
聯系電話： 18916546007

你的位置：首頁 > 產品展示 > 排污泵 > JYWQ系列自動攪勻排污泵 > 自動攪勻排污泵

產品展示

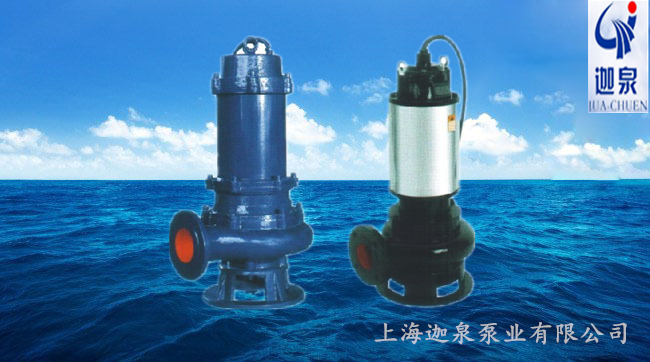

自動攪勻排污泵

自動攪勻排污泵

產品型號：JYWQ系列

更新時間：2024-06-25

瀏覽次數：3625

簡要描述：JYWQ系列自動攪勻排污泵-是在普通排污泵的基礎上采用自動攪拌裝置，該裝置隨電機軸旋轉，產生極強的攪拌力，將污水池內的沉積物攪拌成懸浮物，吸入泵內排出，提高了泵的防堵、排污能力，一次性完成了排水、清污、除淤、節約了運行成本

產品介紹

JYWQ系列自動攪勻排污泵-簡介
JYWQ、JBWQ、JPWO系列自動攪勻排污泵是在普通排污泵的基礎上采用自動攪拌裝置，該裝置隨電機軸旋轉，產生極強的攪拌力，將污水池內的沉積物攪拌成懸浮物，吸入泵內排出，提高了泵的防堵、排污能力，一次性完成了排水、清污、除淤、節約了運行成本，是具有明顯的性和用性的環保產品。注：JYWQ、JBWQ為普通型自動攪勻排污泵；JPWQ為帶不銹鋼外套內循環冷卻系統自動攪勻排污泵。
JYWQ自動攪勻排污泵-主要特點
1．當自動攪勻排污泵運轉時，自動攪拌池底沉積物，徹底防止污物淤積，無須人工清理；
2．獨特的葉輪設計，具有將纖維物、雜物切碎和撕裂的功能；
3．采用外循環冷卻系統，使排污泵低水位運轉，減少電機起動頻率，延長電機壽命； 4．國家標準圖集推薦產品；
5．上海市高新技術成果轉化產品。
JYWQ自動攪勻排污泵-型號意義：
例：80JYWQ50-10-1600-3 80-排出口徑JYWQ-自動攪勻排污泵 50-流量（m3/h） 10-揚程 1600-攪勻范圍 3-電機功率（KW）
JYWQ自動攪勻排污泵-主要用途
1．工廠、商業嚴重污染廢水的排放。2．城市污水處理廠、醫院、賓館的排水系統。
3．住宅區的污水排水站。4．人防系統排水站、自來水廠的給水裝置。5．市政工程、建筑工地。6．勘探、礦山、發電廠配套附機。7．農村沼氣池、農田灌溉、河塘清淤。
JYWQ自動攪勻排污泵-結構簡圖



結構特點說明
1
 采用獨特的雙流道無堵塞葉輪結構，提高污水污物的過流能力和排污能力。
2
 自動攪拌裝置，產生極強的攪拌力，將池內的沉淀物攪拌成懸浮物后吸入葉輪排出，達到清淤的作用。
3
 隔板將底座一分為二，攪拌與進水互不影響。
4 機械密封為雙端面機械密封，長期處于油室中，保證水泵安全可靠地運行。
5 副葉輪結構的流體動力密封，既有輔助密封作用，從而保護機械密封，又平衡軸向力，延長軸承的。
6 泵連線腔內沒有漏水檢測探頭，出現漏水時，探頭發出信號，控制系統對泵實施保護，本公司可配全自動安全保護控制柜。
7 電機定子采用B級和F級絕緣，內設熱保護器，當電機過載發熱，保護器及時作出動作，對泵和電機實施的保護。
8 油室內裝有油水探頭，當機械密封損壞后，水進入油室，探頭發出信號由控制系統對水泵實施保護。
9 JPWQ帶內循環冷卻系統，能保證水泵在水池水位正常工作。





1

主電纜

2

機殼

3

內循環套

4

油箱

5

副葉輪

6

葉輪

7

泵體

8

底座

9

隔板

10

油水控頭

11

機械密封

13

攪拌件

-

-

-



JYWQ自動攪勻排污泵-性能參數表




序號

型號

排出
口徑
（mm）

額定
流量
（m3/h）

額定
揚程
（mm）

攪拌
直徑
（mm）

轉速

（r/min）

效率

（%）

自動

耦合器

1

JYWQ50-12-15-1200-1.5

50

12

15

1200

2900

48

CAK-50

2

JYWQ50-20-7-1200-1.1

50

20

7

1200

2900

62

CAK-50

3

JYWQ50-10-10-1200-1.1

50

10

10

1200

2900

56

CAK-50

4

JYWQ50-15-15-1200-2.2

50

15

15

1200

2900

51

CAK-50

5

JYWQ50-25-10-1200-2.2

50

25

10

1200

2900

65

CAK-50

6

JYWQ50-15-20-1200-2.2

50

15

20

1200

2900

56

CAK-50

7

JYWQ50-20-15-1200-2.2

50

20

15

1200

2900

56

CAK-50

8

JYWQ50-42-9-1200-3

50

42

9

1200

2900

56

CAK-50

9

JYWQ50-17-25-1200-3

50

17

25

1200

2900

56

CAK-50

10

JYWQ50-25-22-1200-4

50

25

22

1200

2900

62

CAK-50

11

JYWQ50-40-15-1400-4

50

40

15

1400

2900

70

CAK-50

12

JYWQ50-25-32-1600-5.5

50

25

32

1600

2900

52

CAK-50

13

JYWQ50-40-30-1600-7.5

50

40

30

1600

2900

68

CAK-50

14

JYWQ65-25-15-1400-3

65

25

150

1400

2900

65

CAK-65

15

JYWQ65-37-13-1400-3

65

37

13

1400

2900

62

CAK-65

16

JYWQ65-25-28-1400-4

65

25

28

1400

2900

60

CAK-65

17

JYWQ80-40-7-1600-2.2

80

40

7

1600

2900

54

CAK-80

18

JYWQ80-29-8-1600-2.2

80

29

8

1600

2900

54

CAK-80

19

JYWQ80-43-13-1600-4

80

43

13

1600

2900

63

CAK-80

20

JYWQ80-50-10-1600-3

80

50

10

1600

1450

76

CAK-80

21

JYWQ80-40-15-1600-4

80

40

15

1600

2900

70

CAK-80

22

JYWQ80-60-13-1600-4

80

60

13

1600

2900

70

CAK-80

23

JYWQ80-35-25-1600-5.5

80

35

25

1600

2900

64

CAK-80

24

JYWQ80-50-25-1600-7.5

80

50

25

1600

2900

70

CAK-80

25

JYWQ80-50-30-1600-7.5

80

50

30

1600

2900

70

CAK-80

26

JYWQ100-80-9-2000-4

100

80

9

2000

1450

62

CAK-100

27

JYWQ100-110-10-2000-5.5

100

110

10

2000

1450

71

CAK-100

28

JYWQ100-70-15-2000-5.5

100

70

15

2000

1450

71

CAK-100

29

JYWQ100-100-15-2000-7.5

100

100

15

2000

1450

73

CAK-100

30

JYWQ100-80-20-2000-7.5

100

70

20

2000

2900

71

CAK-100

31

JYWQ100-50-35-2000-11

100

100

35

2000

2900

68

CAK-100

32

JYWQ100-70-22-2000-7.5

100

80

22

2000

2900

70

CAK-100

33

JYWQ100-100-22-2000-15

100

150

22

2000

1450

61

CAK-100

34

JYWQ100-80-30-2000-15

100

210

30

2000

1450

67

CAK-100

35

JYWQ150-150-10-2000-7.5

150

250

10

2000

1450

75

CAK-150

36

JYWQ150-210-7-2500-7.5

150

150

7

2500

1450

78

CAK-150

37

JYWQ150-250-6-2500-7.5

150

200

6

2500

1450

79

CAK-150

38

JYWQ150-150-15-2500-11

150

65

15

2500

1450

79

CAK-150

39

JYWQ150-200-10-2500-15

150

180

10

2500

1450

73

CAK-150

40

JYWQ150-65-40-3200-18.5

150

150

40

3200

1450

58

CAK-150

41

JYWQ150-180-22-2600-18.5

150

110

22

2600

1450

75

CAK-150

42

JYWQ150-150-26-2600-18.5

150

300

26

2600

1450

72

CAK-150

43

JYWQ150-110-30-2600-18.5

150

130

30

2600

1450

72

CAK-150

44

JYWQ150-300-15-2600-22

150

100

15

2600

1450

76

CAK-150

45

JYWQ150-130-30-2600-22

150

300

30

2600

1450

70

CAK-150

46

JYWQ150-100-40-3000-30

150

250

40

3000

1450

64

CAK-150

47

JYWQ200-300-7-3000-11

200

300

7

3000

1450

75

CAK-200

48

JYWQ200-250-11-3000-15

200

250

11

3000

1450

72

CAK-200

49

JYWQ200-300-10-3000-15

200

300

10

3000

1450

75

CAK-200

50

JYWQ200-250-15-3000-18.5

200

250

15

3000

1450

72

CAK-200

51

JYWQ200-400-10-3000-22

200

400

10

3000

1450

75

CAK-200

52

JYWQ200-200-20-3000-22

200

200

20

3000

1450

73

CAK-200

53

JYWQ200-250-22-3000-30

200

250

22

3000

1450

73

CAK-200

54

JYWQ250-600-7-3000-22

250

600

7

3000

1450

78

CAK-250

55

JYWQ250-600-9-3000-30

250

600

9

3000

1450

78

CAK-250



JYWQ自動攪勻排污泵-使用注意事項
（1）運轉前應用兆歐表檢查電機定子繞組對地的絕緣電阻，不得少于50兆歐。
（2）檢查電纜有無破損、折斷等現象。如有損傷須及時更換，以免漏電；電纜截面應與電流相匹配。
（3）電壓超過額定電壓的±10%時，不得啟動電泵。
（4）以保證使用安全，必須將四芯電纜中的接地線可靠接地，以防發生觸電事故。
（5）電泵潛入水中時，應垂直起吊，不允許橫放著地，更不能陷入污泥中。停止使用時應將電泵吊起清洗干凈，
置于干燥處，并注意防凍。
（6）禁止將電纜作為安裝起吊繩使用。
（7）檢查轉子運轉方向，從上向下看應為順時針方向旋轉。
（8）室外的開關或接線端應有防雨、防潮措施，濕手或赤足時禁止觸及開關，防止觸電。
（9）移動電泵時，必須切斷電源，電泵在運行時人不得接觸水源，以防漏電發生人身事故。
（10）嚴禁電機缺相運轉，如發現保險絲熔斷，應檢查原因后方可繼續使用，不得任意加粗保險絲。
（11）泵運轉時，應有專人管理，如發現有不正常現象應立即停機檢查，排除故障。（指末配全自動保護柜的情
況）。
（12）電泵在規定的工作介質條件下正常運行半年后，應檢查油室密封狀況，如油室中的油呈乳狀或有水沉
淀，應及時更換10～20號機械油和機械密封。對于在惡劣工作條件下使用的電泵，更應經常檢修。
（13）用戶應根據實際使用的工況選擇合適的流量揚程，以達到使用效果，泵銘牌或說明書上所示參數為該
使用工況點，用戶可選在（0.7～1.2）倍流量內使用，禁止超流量使用，否則流量過大，揚程過低容
易使電機過載。

JYWQ自動攪勻排污泵故障-原因及解決方案


故障現象

原因分析

排除方法

JYWQ自動攪勻排污泵不能啟動與運轉

電壓太低

調節電壓或電壓正常時工作

葉輪被雜物卡住

清除雜物

螺帽或平鍵損壞致使葉輪打滑

更換損壞零件

JYWQ自動攪勻排污泵超負荷

轉子部件卡滯或過流部件被異物卡住

重新裝配、清除異物

軸承損壞、軸變形

更換軸承、校正軸

JYWQ自動攪勻排污泵流量不足

吸入口或輸出管被阻

清除雜物，保證暢通

電機轉速低于額定轉速

提高轉速

葉輪打壞

更換葉輪

揚程過高

降低揚程

旋向相反

改換轉向

介質太稠或供應量不暢通

沖稀介質，增大供應量

JYWQ自動攪勻排污泵噪聲與振動

葉輪與泵體有磨擦

檢查泵的裝配并進行調整

軸承損壞或少油

更換軸承或加油

螺帽松動

更換螺帽

泵體中有雜物

清除雜物

吸入口有空氣滲入

控制水位


JYWQ自動攪勻排污泵-自動藕合式安裝示意圖




1
通風節
2
預埋管
3
膨脹節
4
逆止閥
5
閘閥
6
彎管
7
導軌
8
出水管
9
支架
10
耦合底
11
自動攪勻排污泵
12
浮球開關（水位開關）
13
隔板
14
浮球固定
15
小鏈
16
掛鉤
17
人梯
18
支撐架
19
電纜出線
20
電機保護







JYWQ自動攪勻排污泵-自動藕合式安裝平面圖





JYWQ自動攪勻排污泵-性能曲線圖

JYWQ自動攪勻排污泵-使用條件
1、介質溫度不超過60℃，介質重度為1～1.3kg/dm3,PH值在4～10范圍內。
2、1Cr18Ni9ti不銹鋼材質可適用各種腐蝕性介質。
注：用戶如有特殊的介質、溫度等要求，請要訂貨時注明輸送介質詳細情況，以便本公司提供更為可靠之產品
