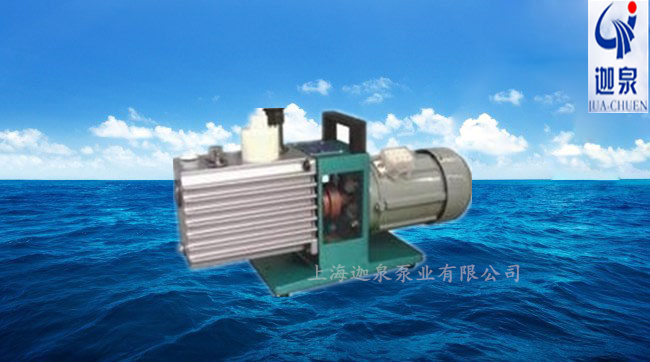

雙級旋片式真空泵
產品型號：2XZ系列
更新時間：2024-10-10
瀏覽次數：3226
簡要描述：2XZ系列雙級旋片式真空泵-為雙級結構，它的工作性能由高壓級與低壓級二部分組成，它的吸入口與真空容器或真空設備連接，在運轉時容器內的氣體將大量吸入與排出
產品介紹
2XZ型旋片式真空泵-用途及使用范圍
1、2XZ型旋片式真空泵是用來對密封容器抽除氣體的基本設備之一。它可單獨作用，也可作為增壓泵、擴散泵、分子泵等的前級泵，維持泵，鈦泵的預抽泵用。可用于電真空器件制造、保溫瓶制造、真空焊接、印刷、吸塑、制冷設備修理以及儀器儀表配套等。因?yàn)樗哂畜w積小、質量輕、操聲低等優點，所以更適宜于實驗室里使用。
2、在環境溫度540范圍內，進氣口壓強小于1.3X103帕的條件下允許長期連續運轉，被抽氣體相對濕度大于90%時，應開氣鎮閥。
3、進氣口連續暢通大氣運轉不得超過一分種。
4、不適用于抽除對金屬有腐蝕的，對泵油起化學反應的，含有顆粒塵埃的氣體，以及含氧過高的，有爆炸性的，有毒的氣體。
2XZ型旋片式真空泵-操作須知
1、查看油位，以停泵時注油至油標中心為宜。過低對排氣閥不能起油封作用，影響真空度。過高，可能會引起通大氣起動時噴油。運轉時，油位有所升高，屬正?，F(xiàn)象。油采
用規定牌號的清潔真空泵油，從加油孔加入。加油畢后，應旋一上螺塞。油宜經過濾，以免雜物進入，堵塞油孔。
2、2XZ型旋片式真空泵可在通大氣或任何真空度下一次起動。泵口如裝接電磁閥，應與泵同時動作。
3、環境溫度過高時，油的溫度升高，粘度下降，飽和蒸汽壓會增大，會引起極限真空有所下降，特別是用熱偶計測得的全壓強。如加強通風散熱，或改善泵油性能，極限真空可得到改善。
4、檢查2XZ型旋片式真空泵的極限真空以壓縮式水銀真空計為準，如計經充分預抽校驗，泵溫達到穩定，泵口與計直接接通，運轉30分鐘內，將達到極限真空。總壓強計測得之值與泵油和真空計、規管誤差有關，有時誤差甚至可很大，只能作參考。
5、如相對濕度較高，或被抽氣體含較多可凝性蒸汽，接通被抽容器后，宜打開氣鎮閥，運轉20～40分鐘后關閉氣鎮閥。停泵前，可開氣鎮閥空載運動30分鐘，以延長泵油壽命。
6、2XZ型旋片式真空泵用油選擇：泵油的粘度影響起動功率和泵的極限真空，粘度高時對真空度有利，起動功率則大一些。油在泵溫下的飽和蒸汽壓則會影響泵的極限總壓強，越低越好。
高速真空泵油和3#擴散泵油的粘度較1號真空泵油大，飽和蒸汽壓較1號真空泵油低，但3#擴散泵油價格較高。具體選什么油，可根據上述介紹結合具體使用要求來選擇。
1、一般情況下，凡希望總壓強在6X10-2帕以上的應用上海產的高速真空泵油。4升/秒以下小泵也可用1號真空油泵代，8升/秒以上直聯泵可用3#擴散泵油代。
2、如果對真空度要求不高，且油的污染更換頻繁，真空泵油供應困難，可采用50號機械油代替。
3、如果環境溫度低，起動困難，極限真空要求不高，可采用粘度較上略低的真宅泵油或機械油
| 型號 |
2XZ-0.25
|
2XZ-0.5
|
2XZ-1
|
2XZ-2
|
2XZ-4
|
2XZ-8
|
|
| 形式 |
直聯雙級串聯旋片式
|
||||||
| 抽氣速率 升/秒 |
0.25
|
0.5
|
1
|
2
|
4
|
8
|
|
| 極限真空 Pa |
6×10-1
|
6×10-2
|
|||||
| 轉速 轉/分 |
1400
|
||||||
| 進氣口直經 mm |
Φ10
|
Φ13
|
Φ13
|
Φ19
|
Φ19
|
Φ32
|
|
| 用油量 MI |
0.3
|
0.42
|
0.4
|
0.48
|
0.55
|
0.7
|
|
| 泵油溫升 ℃ |
40
|
40
|
40
|
45
|
45
|
60
|
|
| 電機功率 kW |
0.12
|
0.18
|
0.25
|
0.37
|
0.55
|
0.75
|
|
|
外型尺寸 毫米 |
長 |
400
|
445
|
445
|
478
|
518
|
510
|
| 寬 |
125
|
125
|
125
|
148
|
148
|
165
|
|
| 高 |
224
|
256
|
256
|
227
|
227
|
282
|
|
| 重量 Kg |
15
|
18
|
19
|
27
|
30
|
35
|
|
| 噪音 分貝 |
64
|
64
|
66
|
68
|
70
|
74
|
|
一、注意事項：
1．保證2XZ型旋片式真空泵的清潔，防止雜物進入泵內。
2．保持2XZ型旋片式真空泵油位。
3．存放下當水份或其它揮發性物質進入泵內而影響極限真空時，可開氣鎮閥凈化之，觀察極限真空回升情況，數小時無效，應更換泵油，必要時可再次更換。換油方法：泵運轉約半小時，使油變稀，停泵從放油孔放油，再敞開進氣口運轉10～20秒鐘，此間可從吸氣口緩緩加入少量清潔泵油，以更換泵腔內存油。如出來的油很臟，后者可重復進行。
4．2XZ型旋片式真空泵不可混入柴油、汽油等其它飽和蒸汽壓較大的油類，以免降低極限真空。拆洗泵內零件時，一般用紗布擦拭即可以。妻金屬碎屑、砂泥或其它有害物質必須清洗時，可用汽油等擦洗，干燥后方可裝配，切忌用汽油浸泡。
5．倘若因泵需拆開清洗或檢修，必須注意拆裝步驟，以免損壞機件。
二、2XZ型旋片式真空泵拆裝步驟簡述如下：
（一）、拆卸：
1．放油
2．松開進氣咀法蘭螺釘，拔出進氣咀，松開氣鎮法蘭螺釘，拔出氣鎮閥。
3．拆下油箱。
4．拆除止回閥開口銷，拆下止回閥葉輪。
5．拆除支座與泵的連接螺釘，拆下泵部裝件，電機拆否視方便而定。
6．松開泵蓋螺釘，拆下泵蓋，拉出二轉子及旋片。拆下低級轉子時，麻先拆下開口銷（二）、2XZ型旋片式真空泵裝配：
1．用紗布擦凈零件，防止回絲堵塞油孔，用清洗液和刷子清洗。
2．把旋片裝入轉子槽內后，把高級轉子裝入定子即泉身內，裝L高級泵蓋、銷、螺釘、鍵、聯軸節，用手旋轉，應無泄阻和明顯輕重，裝時應使定子頂面朝下，以借助重力使轉子貼近定子圓弧面，此間隙在0．0lmm。
3．低級轉子裝配方法同上。
4．裝上止回閥葉輪等止回零件，應使止回閥頭平面對準進油咀油孔，按工作時的轉向旋轉轉子并用手輕輕反向擋住葉輪，油孔應時開時閉，調整閥頭平面開啟高度為O．8～1．2毫米，具體可移動止回閥座、橡膠止回閥頭在閥桿孔中的位置來實現。簡便查法：面對葉輪，使Φ3mm傳動銷處于右手水平位置，順時針方向撥動葉輪，此時止回閥頭平面的開啟高度近于，應為0．8～1．2mm。轉子停止在任何位置，手從葉輪上松開后，止回閥頭應自動落下關閉油孔。
5．裝上2XZ型旋片式真空泵部的排氣閥、擋油板等零件。
6．把泵部、鍵、聯軸節、電機裝在支座上。
7．裝油箱。
8．插入進氣咀，氣鎮閥，裝上法蘭固緊。
注意：
裝配時磨擦面涂上清潔真空泵油。
記住零件原裝配位置，可減少跑合時間。
緊固件應無松動。
