產品展示

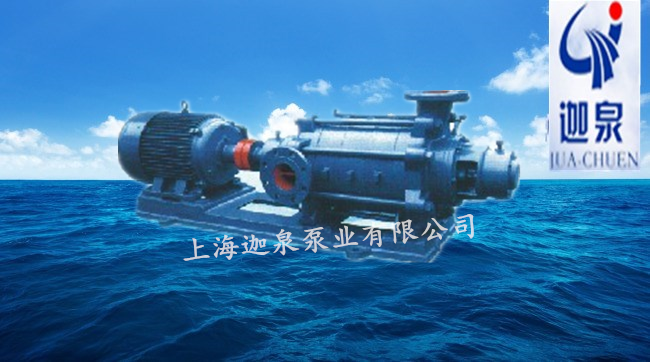

TSWA型臥式多級離心泵
產品型號：TSWA型
更新時間：2024-06-25
瀏覽次數：3257
簡要描述：TSWA型臥式多級離心泵-適用于城市高層建筑給排水及消防用水,工廠、礦山給排水,遠距離輸水,生產工藝循環中用水,暖通空調循環、生活用水等多種用途。
產品介紹
TSWA型臥式多級離心泵-簡介
TSWA型臥式多級離心泵是我公司在TSW型泵的基礎上吸收國內外多種多級離心泵的優點改進而成的新一代產品,符合JB/T53058-93質量標準。
本系列泵由于采用了的水力模型及低轉速電機,因而具有高效節能、運行平穩、噪聲低、振動小等優點,同時,易損件壽命成倍增長大六延長了泵的。該系列泵主要適用于城市高層建筑給排水及消防用水,工廠、礦山給排水,遠距離輸水,生產工藝循環中用水,暖通空調循環、生活用水等多種用途。
一、臥式多級離心泵-產品概述：
TSWA型臥式多級離心泵系列臥式、單吸多級、分段式結構，是開發生產的節能系列產品。具有效率高，運行噪音低，抗汽蝕性能好，結構合理，長等顯著優點。主要輸送清水或物理化學性質類似于水的其他液體。產品執行JB/T1051-93《多級離心泵型式與基本參數》標準。
本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。
二、臥式多級離心泵-適用范圍：
適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于賓館、飯店娛樂場所的制冷、空調給水等。
三、臥式多級離心泵-產品特點：
1、水力模型，效率高，性能范圍廣。
2、泵結構緊湊、布置合理、外形美觀。
3、進出口徑相同，便于管路連接。
4、泵運行平穩，噪音低，壽命長。
5、密封可靠、無泄漏。
四、臥式多級離心泵-技術參數：
流量：18-155m3/h；
揚程：18-270m；
功率：2.2-180kw；
轉速：1450r/min；
口徑：φ50-φ150；
溫度范圍：0-80℃；
工作壓力：≤3.0Mpa。
五、臥式多級離心泵-型號意義：
| 型 號 | 級 數 | 流 量 | 揚 程 | 轉 速 | 功 率 | 效 率 | 允許吸上真空高度 | 汽蝕余量 | ||
| (m3/h) | (L/s) | （m） | (r/min) | 軸功率 | 電機功率 | （%） | （m） | （m） | ||
| 50TSWA | 2 | 18 | 5 | 18.4 | 1450 | 1.37 | 2.2 | 66 | 7.2 | 3.1 |
| 3 | 27.6 | 2.05 | 3 | |||||||
| 4 | 36.8 | 2.73 | 4 | |||||||
| 5 | 46 | 3.42 | 5.5 | |||||||
| 6 | 55.2 | 4.1 | 5.5 | |||||||
| 7 | 64.4 | 4.79 | 7.5 | |||||||
| 8 | 73.6 | 5.47 | 7.5 | |||||||
| 9 | 82.8 | 6.15 | 7.5 | |||||||
| 10 | 92 | 6.84 | 11 | |||||||
| 11 | 101.2 | 7.52 | 11 | |||||||
| 12 | 110.4 | 8.2 | 11 | |||||||
| 75TSWA | 2 | 36 | 10 | 23 | 1450 | 3.22 | 5.5 | 70 | 7.2 | 3 |
| 3 | 34.5 | 4.83 | 7.5 | |||||||
| 4 | 46 | 6.45 | 11 | |||||||
| 5 | 57.5 | 8.06 | 11 | |||||||
| 6 | 69 | 9.67 | 15 | |||||||
| 7 | 80.5 | 11.28 | 15 | |||||||
| 8 | 92.5 | 12.89 | 18.5 | |||||||
| 9 | 103.5 | 14.5 | 18.5 | |||||||
| 10 | 115 | 16.12 | 22 | |||||||
| 11 | 126.5 | 17.73 | 22 | |||||||
| 100TSWA | 2 | 69 | 19.2 | 31.2 | 1450 | 8.03 | 11 | 73 | 7 | 3.3 |
| 3 | 46.8 | 12.05 | 15 | |||||||
| 4 | 62.4 | 16.07 | 22 | |||||||
| 5 | 78 | 20.09 | 30 | |||||||
| 6 | 93.6 | 24.11 | 30 | |||||||
| 7 | 109.1 | 28.13 | 37 | |||||||
| 8 | 124.8 | 32.14 | 45 | |||||||
| 9 | 140.4 | 36.16 | 45 | |||||||
| 10 | 156 | 40.18 | 55 | |||||||
| 125TSWA | 2 | 90 | 43 | 43.2 | 1450 | 14.32 | 22 | 74 | 3.8 | 3.4 |
| 3 | 64.8 | 21.48 | 30 | |||||||
| 4 | 86.4 | 28.63 | 45 | |||||||
| 5 | 108 | 35.79 | 55 | |||||||
| 6 | 129.6 | 42.95 | 75 | |||||||
| 7 | 151.2 | 50.11 | 75 | |||||||
| 8 | 172.8 | 57.27 | 90 | |||||||
| 9 | 194.4 | 64.43 | 90 | |||||||
| 10 | 216 | 71.59 | 90 | |||||||
| 150TSWA | 2 | 155 | 25 | 60 | 1450 | 32.91 | 45 | 77 | 7.7 | 2.5 |
| 3 | 90 | 49.37 | 75 | |||||||
| 4 | 120 | 65.82 | 90 | |||||||
| 5 | 150 | 82.28 | 110 | |||||||
| 6 | 180 | 98.74 | 132 | |||||||
| 7 | 210 | 115.19 | 132 | |||||||
| 8 | 240 | 131.19 | 160 | |||||||
| 9 | 270 | 148.1 | 200 | |||||||
