熱油泵（導熱油泵）
產品型號：LQRY
更新時間：2024-06-25
瀏覽次數：4707

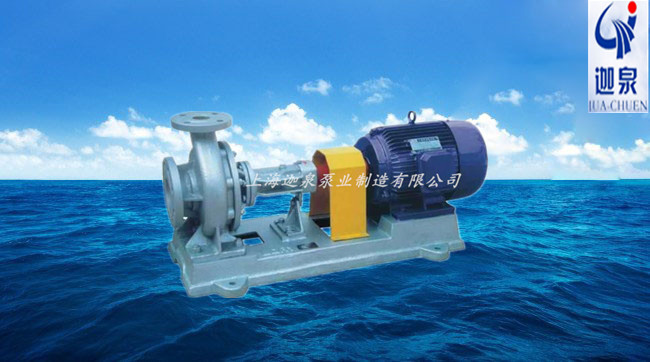

簡要描述：LQRY型熱油泵(導熱油泵)是本單位消化吸收國外油泵的基礎上研制的第二代產品，基本結構形式為單級單吸懸臂式腳支撐結構，泵的進口為軸向吸入，出口為中心垂直向上，和電機同裝于底座上。
產品介紹
LQRY系列熱油泵的支撐采用了雙端球軸承支撐的結構形式，前端采用潤滑油潤滑，后端采用潤滑脂潤滑，中間有一導油管，用以隨時觀察密封情況和回收導熱油。
采用自熱散熱結構，改變了傳統的水冷卻結構，使結構簡單，體積小，節約運行費用、性能好，使用可靠。
LQRY系列熱油泵，(1)采用填料密封和機械密封相結合的形式，填料密封用耐高溫的填料，具有良好的熱態適應性，而機械密封則采用機械強度高，耐腐蝕性好的硬質合金材料，保證了高溫情況下的密封性能。
(2)采用第三代聚四氟乙烯(簡稱PTFE)做唇形密封使密封性能產生了飛躍，比橡膠類密封可靠性提高25倍耐腐蝕性能極強。
結構簡介
LQRY型熱油泵(導熱油泵)為單級懸臂式結構分為腳支撐和中心支撐，泵的進口為軸向吸入，出口為中心垂直向上。高溫導熱油泵和驅動電機通過彈性聯軸器合裝于同一底座上。整個機組無需加冷系統。
主要由殼體、轉子、軸承、密封等部分組成，采用填料密封結構（詳見圖二），附加耐溫油封，起輔助密封的作用。泵與電動機采用三爪型彈性聯軸器聯接。
該高溫?zé)嵊捅脧脑O(shè)計上改變了傳統的熱油泵結構，采用自然散熱的冷卻方式，減少了泵的體積，使結構簡單，節約運行費用，安全可靠。
LQRY型熱油泵(導熱油泵)型號意義
主要用途
化學工業聚合、縮合、蒸餾、蒸發、熔融油脂工業油脂分解、脫臭、脂肪酸蒸餾、加氫反應、脂化石化工業合成、蒸餾、精餾、儲罐加熱、重油加熱、保溫橡膠、塑料工業熱壓、壓延、擠壓、硫化成型、人造皮革加工印染、紡織工業熱定型、干燥、焙烘纖維工業聚合反應、熔融紡紗、纖維加工、熱固、涂裝
木材工業人造纖維板、刨花板、層壓板成型、木材干燥食品、制藥工業食品烘烤印刷、造紙工業波紋加工、油墨生產、紙張加工建筑工業防水材料和油耗生產空調工業暖氣熱源其他用途≤370℃的焙烘、蒸化、定型、熔融、干燥、脫水
性能參數
| 型 號 | 流量（m3/h） | 揚程 | 轉速（r/min） | 功率 | |
| 軸功率 | 配用功率 | ||||
| 26-20-100 | 4.5 | 15 | 2825 | 0.45 | 0.75 |
| 50-32-150 | 8 | 22 | 2740 | 1 | 1.5 |
| 50-32-160 | 10 | 25 | 2840 | 1.5 | 2.2 |
| 65-40-160 | 12.5 | 25 | 2880 | 2.5 | 3 |
| 50-50-170 | 12.5 | 32 | 2890 | 3.2 | 4 |
| 65-50-180 | 32 | 32 | 2900 | 4.5 | 5.5 |
| 65-50-170 | 40 | 25 | 2900 | 4.5 | 5.5 |
| 80-50-180 | 40 | 40 | 2900 | 6.7 | 7.5 |
| 80-50-170 | 60 | 20 | 2900 | 6.7 | 11 |
| 100-65-190 | 60 | 38 | 2930 | 9.2 | 15 |
| 100-65-200 | 80 | 40 | 2930 | 12.5 | 15 |
| 100-65-220 | 58 | 50 | 2930 | 12.5 | 22 |
| 100-65-230 | 100 | 55 | 2940 | 19.5 | 30 |
| 100-65-240 | 100 | 70 | 2950 | 25.5 | 37 |
| 100-65-257 | 100 | 80 | 2950 | 32.5 | 22 |
| 125-100-190 | 1555 | 30 | 2940 | 20 | 30 |
| 125-100-220 | 160 | 45 | 2940 | 25.5 | 37 |
| 125-80-250 | 160 | 60 | 2950 | 32.5 | 45 |
| 125-100-257 | 200 | 60 | 2970 | 42.8 | 55 |
| 125-100-260 | 260 | 70 | 2970 | 64.3 | 75 |
| 125-100-270 | 300 | 70 | 2970 | 72.3 | 90 |
| 125-100-270 | 220 | 85 | 2970 | 68 | 90 |
| 150-125-270 | 340 | 76 | 2970 | 89.5 | 110 |
| 150-125-270 | 400 | 78 | 2970 | 106 | 132 |
